操作系统-第五章设备管理

设备管理的主要目标是屏蔽I/O设备的硬件特性，向用户提供使用I/O设备的方便接口，充分发挥设备的利用率。

就是提供用户一个按钮，不用考虑硬件具体的。

设备管理的主要功能有：缓冲区的管理、设备分配、设备处理、虚拟设备及实现设备独立性等。

缓冲区的管理：只要有（主机和输入输出）速度不一致，就可以有缓冲；
设备处理：设备也是一种资源；

5.1 I/O 系统

I/O设备——分类
　　分类目的：简化设备管理程序，不同的设备对应不同的管理程序，但对于同类设备可利用相同的程序或少量的修改即可。
1.数据传输速率:低速设备、中速设备、高速设备。
2.数据的传输单位：块设备、字符设备。
3.设备的共享属性：独占设备、共享设备、虚拟设备。

设备控制器
链接CPU和设备，接受CPU的指令，控制设备，让CPU不那么繁忙。

I/O通道：一种特殊的处理机，只有输入输出指令，没有内存，与CPU共享内存。

字节多路通道(Byte Multiplexor Channel)

时间片轮转，一次一个子通道传输一个字节的数据，然后下一个子通道。
数组选择通道(Block Selector Channel)
和上一个相比，一个子通道会独占主通道，传输完为止。
数组多路通道(Block Multiplexor Channel)

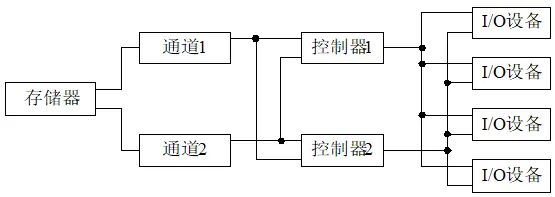

“瓶颈”问题
通道也是硬件，硬件价格高。
解决一个设备只能一个通道的问题，可以通过增加通路的方式。

小总结
最开始是I/O设备、CPU直接连设备总线，后来加入设备管理器、通道，就是为了减少CPU繁忙的事务。

5.2 I/O控制方式

所谓I/O控制方式是指CPU何时以及如何去驱动I/O设备、如何控制I/O设备与主机之间进行数据传输。
主要区别在于I/O过程中的CPU干预程度。

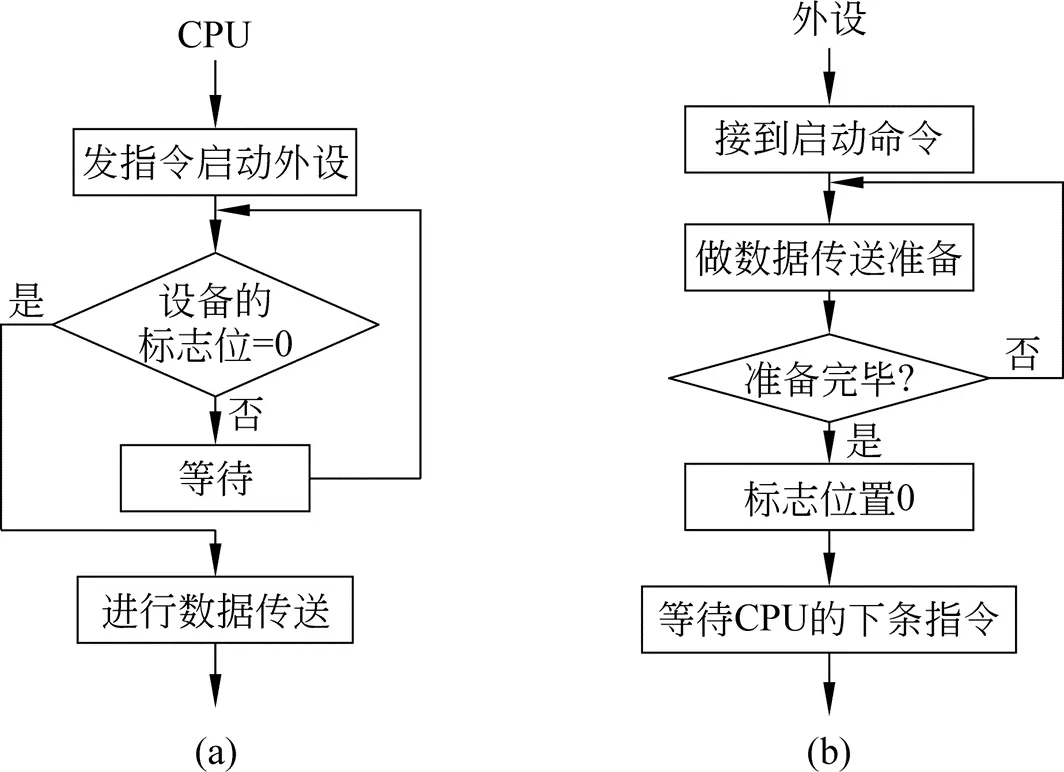

程序I/O方式

在这个过CPU始终在等待外设准备好，直到设备的标志位为0。

在该方式中，CPU之所以要不断地测试I/O设备的状态，就是因为在CPU中无中断机构使I/O设备无法向CPU报告它已完成了一个字符的输入操作。
意思就是，CPU要一直盯着外设的状态，CPU不能在这段时间去干别的事情。】

中断驱动I/O控制方式

在程序I/O方式的基础上加入中断驱动。

CPU将中断位置为1，就相当于手机调到了响铃的状态，外设讲数据传输好了，或者寄存器满了，就通知CPU来处理。
CPU和外设传输数据是并行的。
因为数据是存在寄存器上，单位是字节，所以非常容易发生中断。

直接存储器访问DMA控制方式

该方式的特点是：
① 数据传输的基本单位是数据块，即在CPU与I/O设备之间，每次传送至少一个数据块；
② 所传送的数据是从设备直接送入内存的，或者相反；
③ 仅在传送一个或多个数据块的开始和结束时，才需CPU干预，整块数据的传送是在控制器的控制下完成的。
可见，DMA方式较之中断驱动方式，又是成百倍地减少了CPU对I/O的干预，进一步提高了CPU与I/O设备的并行操作程度。

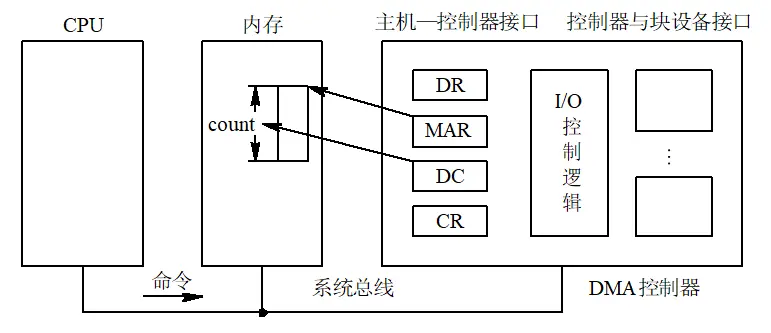

DMA控制器的组成：

控制器中需要4个寄存器：

) 命令/状态寄存器CR。用于接收从CPU发来的I/O命令或有关控制信息，或设备的状态。
内存地址寄存器MAR。在输入时，它存放把数据从设备传送到内存的起始目标地址；在输出时，它存放由内存到设备的内存源地址。
数据寄存器DR。用于暂存从设备到内存，或从内存到设备的数据。
数据计数器DC。存放本次CPU要读或写的字(节)数。

缺点：
1）可能会引起内存地址的冲突；
2）需要DMA控制器硬件支持。

I/O通道控制方式

这是对DMA的进一步扩展。

通道程序

操作码。规定了指令所执行的操作，如读、写操作。
内存地址。标明字符送入内存和从内存取出时的内存首址。
计数。本条指令所要读或写数据的字节数。
通道程序结束位P。表示通道程序是否结束。P=1表示本条指令时通道程序的最后一条指令。
记录结束标志R。R=0表明本通道指令与下一条指令所处理的数据是属于同一个记录；R=1表示这是处理某记录的最后一条指令。

与DMA的区别：
1）没有计数寄存器、内存地址寄存器，连接有通道设备控制器，有指令执行机构。
2）传送数据完全由通道指令来控制，一次可以连续传送多个数据块。
3）DMA只和一个设备相连，通道可控制多台设备。

5.3 缓冲管理

引入缓冲的原因：

缓和CPU与I/O设备间速度不匹配的矛盾。
减少对CPU的中断频率，放宽对CPU中断响应时间的限制。
提高CPU和I/O设备之间的并行性。

不同的缓冲方式：

单缓冲
双缓冲
循环缓冲
缓冲池
用户层软件

5.4 I/O软件

I/O软件的层次

硬件
中断处理程序
设备驱动程序
设备独立性软件

5.5 设备分配

分配：设备、控制器和通道
需要记录与它们相关的信息。包括：资源标识、物理连接情况、占有进程、等待进程等。
具体实现时，可以将其分为设备控制块、控制器控制块和通道控制块。
这些控制块中包含的信息在不同的系统中会有所不同。

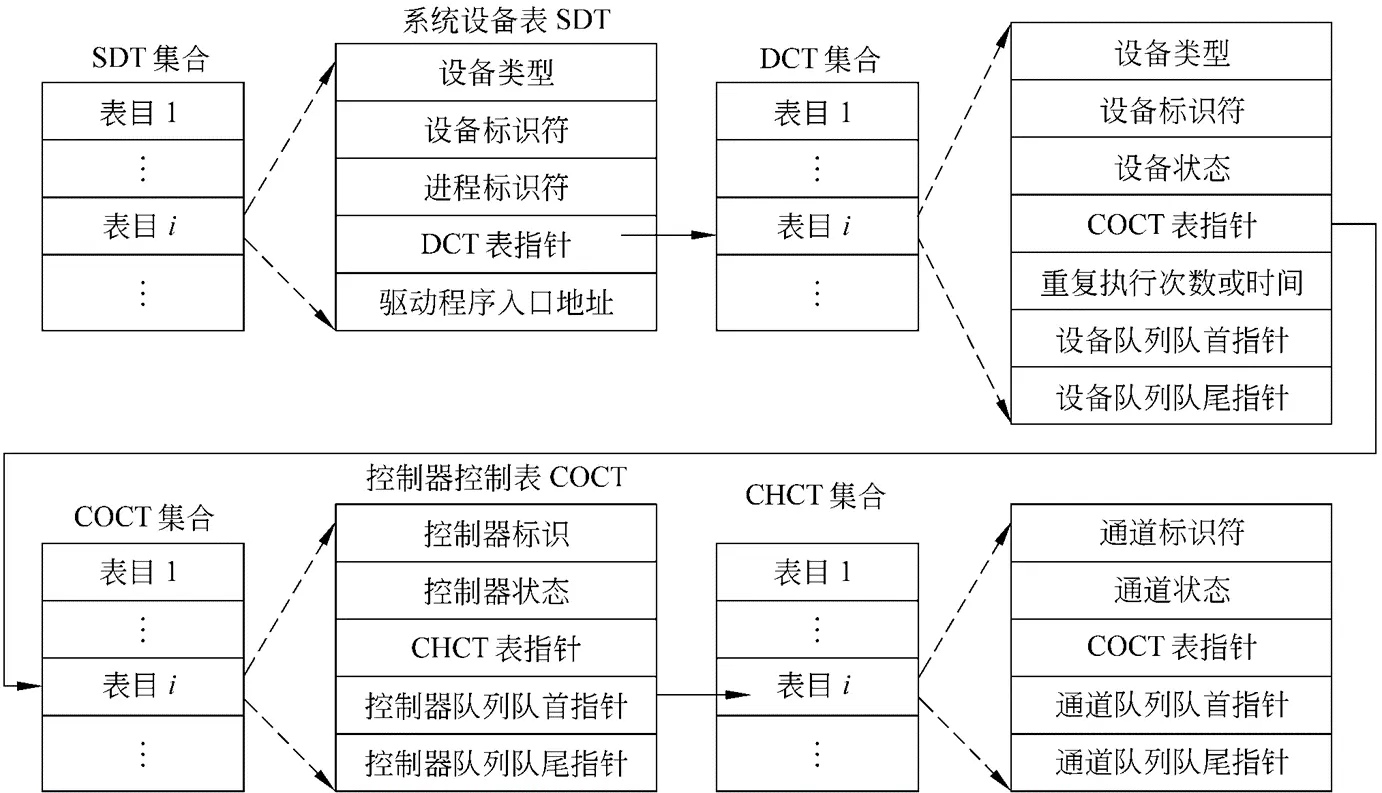

各种数据结构：

设备控制表DCT
设备表控制器SD控制表COCT
通道控制表CHCT
系统T

设备分配时应考虑的因素

设备的固有属性
- 独享设备
- 共享设备
- 虚拟设备
设备分配算法
- 先来先服务
- 优先级高者优先
设备分配中的安全性
- 安全分配方式
- 不安全分配方式

SPOOLing技术

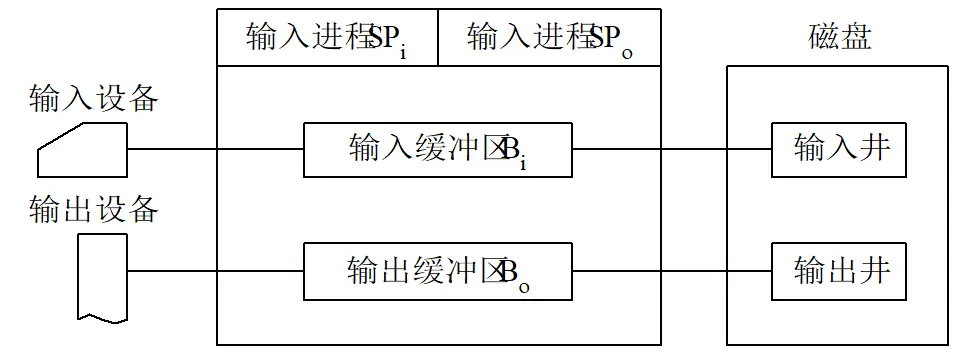

SPOOLing组成六部分：
输入、输出进程（模拟外围机），输入、输出井（两个磁盘），输入、输出缓冲（缓存数据）。

共享打印机的运用
共享打印机技术已被广泛地用于多用户系统和局域网络中。
当用户进程请求打印输出时， SPOOLing系统同意为它打印输出，但并不真正立即把打印机分配给该用户进程，而只为它做两件事：
① 由输出进程在输出井中为之申请一个空闲磁盘块区，并将要打印的数据送入其中；
② 输出进程再为用户进程申请一张空白的用户请求打印表，并将用户的打印要求填入其中，再将该表挂到请求打印队列上。

5.6 磁盘存储器管理

数据存储在某个盘片的某个盘面的某个磁道的某个扇区上。

类型有：固定头磁盘、移动头磁盘。

磁盘访问时间

寻道时间
该时间是启动磁臂的时间s与磁头移动n条磁道所花费的时间之和，即 Ts=m×n+s
旋转延迟
传输时间

调度算法

先来先服务FCFS
最短寻道时间优先SSTF：每次都找最近的。优点：平均最短。缺点：有些进程会“饥饿”。
扫描(SCAN)算法。来回扫描。缺点：电梯，刚走，来人。
循环扫描(CSCAN)算法。和扫描相比，只往一个方向。
……

磁盘高速缓存

将内存作为磁盘高速缓存，逻辑上是磁盘的，物理上是内存的。

本章重点掌握

4种控制方式
引入缓冲原因
I/O软件层次，独立性
四种调度算法
